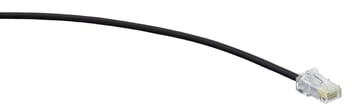

Leviton eXtreme® High-Flex Cat 6 patchkabler er designet til brug i 1Gigabit applikationer ved alle frekvenser fra 1 til 250 MHz.
High-Flex patchkablerne er tyndere end standard patchkabler hvilket gør High-Flex patchkablerne mere fleksibel og velegnet til brug i installationer hvor pladsen er trang f.eks. i Patchpanel/switche med høj port densitet samt i kabelmanagement.
Leviton High-Flex Patchkablerne reducerer fyldningsgraden i et 24-port patch panel med 38% sammenlignet med standart Cat 6 patchkabler.
FUNKTIONER:
- Fås i farverne: Hvid, Gul, Grå, Sort, Rød, Grøn og Blå
- Følgende længder lagerføres: 0,6m 0,9m 1,5m 2,1m 3,0m 4,2m 4,5m 5,1m og 6,1meter
- Power over Ethernet (PoE og PoE +) kompatibel
SPECIFIKATIONER:
- 28AWG, UTP, standard modulær RJ45 plug, 94V-0 klassificeret
- Kabel Yderdiameter: 3.8mm
- Bøjnings radius er ned til 15,2mm, imod 25,4mm for standard Cat 6 patchkabler
- testet til 2.500 patchning cyklus
- Dual-rated kabel kappe(CM / LSZH)
DESIGN OVERVEJELSER:
Da patchkablerne er designet med ledertværsnit på 28AWG skal der ifølge standarderne tages højde for dette i den endelige channel længde, permanent link vil derfor blive reduceret ved brug af mere end samlet 6 meter patchkabler i et link.
Channel længde vejledning:
- Understøtter en channel længde på 96 meter, ved en fudl 90 meter permanent link forbindelser (altså max. samlet 6 meter patchkabler for den samlet link)
- Understøtter en channel længde på 93 meter, ved max. samlet 10 meter patchkabel for samlet link (altså en permanent link på max 83 meter)
STANDARDS OVERHOLDELSE:
- ANSI / TIA-1096-A (tidligere FCC del 68)
- Draft ANSI / TIA-568.2-D
- ISO / IEC 11801
- EN 50173-1
- RoHS-kompatibel
- UL 444 - CM
- IEC 60332-1 [1,2] (2004-07), 60754, 61034
- IEEE 802.3at (Type 1) PoE op til 15,4 watt
- IEEE 802.3at (Type 2) PoE + op til 30 watt - maksimal bundtstørrelse på 100 patchkabler
- Understøtter Draft IEEE 802.3bt Type3* PoE++ applikationer (24 kabler i et bundt)
*Leviton anbefaler Cat6A til PoE ++Type 3 og opefter
