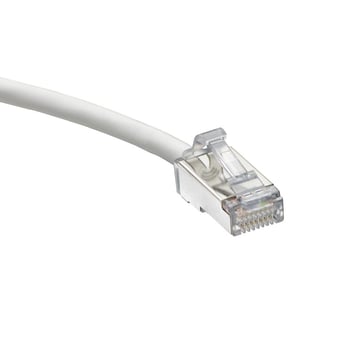

Leviton High-Flex KAT6A U/FTP patchkabler er designet til brug i 10 Gigabit applikationer ved alle frekvenser fra 1 til 500 MHz.
High-Flex patchkablerne er tyndere end standard patchkabler, hvilket gør High-Flex patchkablerne mere fleksibel og velegnet til brug i installationer hvor pladsen er trang f.eks. i Patchpanel/switche med høj port densitet samt giver bedre plads i kabelmanagement. Leviton High-Flex patchkablerne reducerer fyldningsgraden i et 24-port patch panel med 25% sammenlignet med standart KAT6A U/FTP patchkabler.
FUNKTIONER:
- Fås i farverne: Hvid, Gul, Grå, Sort, Rød, Grøn og Blå
- Følgende længder lagerføres: 0,6m 0,9m 1,5m 2,1m 3,0m 4,2m 4,5m 5,1m og 6,1meter
- Power over Ethernet kompatibel
- Kompatibel til brug i skærmet og uskærmet installationer
SPECIFIKATIONER:
- 28AWG flerkoret leder, U/FTP,
- Standard modulær RJ45 plug, 94V-0 klassificeret
- Kabel Yderdiameter: 4,7 mm
- Bøjnings radius er ned til 18,8mm
- Dual-rated kabel kappe(CM / LSZH)
DESIGN OVERVEJELSER:
Da patchkablerne er designet med ledertværsnit på 28AWG skal der ifølge standarderne tages højde for dette i den endelige channel længde, permanent link vil derfor blive reduceret ved brug af mere end samlet 6 meter patchkabler i et link.
Channel længde vejledning:
- Understøtter en channel længde på 96 meter, ved en fudl 90 meter permanent link forbindelser (altså max. samlet 6 meter patchkabler for den samlet link)
- Understøtter en channel længde på 93 meter, ved max. samlet 10 meter patchkabel for samlet link (altså en permanent link på max 83 meter)
- Designet til at levere forbindelsesløsninger til 10 Gigabit-applikationer
- Fås i forskellige farver til farvekodning eller organisering
- Ved brug til PoE ved 90 watt, er den maksimale bundtestørrelse 12 kabler med en adskillelse på 3,81 cm imellem de kabelbundterne
- TIA TSB-184-A definere at 28 AWG-kabler installeret i luft har en maksimal omgivelsestemperatur på 45ºC (113 ºF)
STANDARDS OVERHOLDELSE:
- ANSI/TIA-568.2-D
- ANSI/TIA-1096-A (tidligere FCC Part 68)
- ISO/IEC11801-1
- RoHS kompatibel
- IEEE 802.3bt PoE: Type 1 (15.4 W) tidligere 802.3af, Type 2 (30 W) tidligere 802.3at, Type 3 (60 W), Type 4 (90 W)
- Cisco UPoE (60 W), UPoE+ (90 W)
- Power over HDBaseT™ PoH (95 W)
- UL 444 (CM)
- IEC 60332-1 (LSHF/LSZH)
- UL 94V-0
