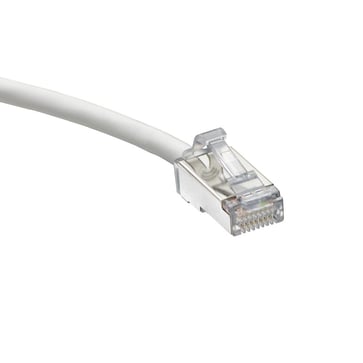

Leviton eXtreme® High-Flex KAT6A U/FTP patchkabler er designet til brug i 10Gigabit applikationer ved alle frekvenser fra 1 til 500 MHz.
High-Flex patchkablerne er tyndere end standard patchkabler hvilket gør High-Flex patchkablerne mere fleksibel og velegnet til brug i installationer hvor pladsen er trang f.eks. i Patchpanel/switche med høj port densitet samt i kabelmanagement.
Leviton High-Flex Patchkablerne reducerer fyldningsgraden i et 24-port patch panel med 25% sammenlignet med standart KAT6A U/FTP patchkabler.
FUNKTIONER:
- Fås i farverne: Hvid, Gul, Grå, Sort, Rød, Grøn og Blå
- Følgende længder lagerføres: 0,3 til 15 meter
- Power over Ethernet kompatibel
SPECIFIKATIONER:
- 28AWG, U/FTP, standard modulær RJ45 plug, 94V-0 klassificeret
- Kabel Yderdiameter: 4.7mm
- Bøjnings radius er ned til 18,8mm
- Dual-rated kabel kappe(CM / LSZH)
DESIGN OVERVEJELSER:
Da patchkablerne er designet med ledertværsnit på 28AWG skal der ifølge standarderne tages højde for dette i den endelige channel længde, Samlet channel længde vil derfor blive reduceret ved brug af mere end samlet 6 meter patchkabler i et link.
Channel længde vejledning:
- Understøtter en channel længde på 96 meter, ved en fuld 90 meter permanent link forbindelser (altså max. samlet 6 meter patchkabler for den samlet link)
- Understøtter en channel længde på 93 meter, ved max. samlet 10 meter patchkabel for samlet link (altså en permanent link på max 83 meter)
POE:
Ved brug i installationer med PoE Type4 (90 watt) er den maksimale bundtstørrelse 12 kabler
med en adskillelse på 38,1 mm imellem kabelbundter for 28 AWG-kabler installeret i luft samt en maksimal omgivelsestemperatur på 45 ºC, som
defineret i TIA TSB-184-A
STANDARDS OVERHOLDELSE:
- ANSI / TIA-568.2-D
- ANSI / TIA-1096-A (tidligere FCC del 68)
- ISO / IEC 11801
- EN 50173-1
- RoHS-kompatibel
- UL 444 – CM
- UL 94V-0
- IEC 60332-1 (LSHF/LSZH)
- IEEE 802.3bt PoE:
- Type 1 (15.4 W) tidligere 802.3af
- Type 2 (30 W) tidligere 802.3at,
- Type 3 (60 W),
- Type 4 (90 W)
- Cisco UPoE (60 W), UPoE+ (90 W)
- Power over HDBaseT™ PoH (95 W)
*Leviton anbefaler Cat6A til PoE ++Type 3 og opefter
